ELIOS 3

数字化的有限空间检测

使用全新的Elios3室内检查用无人机,快速扫查设施状况并且构建数字孪生检测结果。让工作智能
化, 通用且稳定

工业 4.0

欢迎来到内部检查&建模的新纪元

无人机检查技术已经成为当下的趋势,作为信息技术的必需品以及工业4.0的推进方向。如今更多用户都在对工业流程 进行数字化转型,用于降低工作成本并改善工人的工作环境。Elios3能够通过提升检测和建模的技术水平,帮助业界轻 松实现这些目标

除了航拍以外,Elios3还是一个高效的数据采集工具

Elios3可以通过高性能的图像识别程序和激光雷达的协助。轻松实现高效的检查任务。无需复杂培训即可快速完成环境空间的3D建模以及空间结构的状态感知。

20220423_dark bg + e3

FLyAware SLAM-engine

FlyAware™ SLAM算法

SLAM-based-stabilization

SLAM算法 飞行稳定程序

3D-live-map

3D 动态建模

3D-reporting

3D 模型报告

3D-surveying-solution

3D 测量解决方案

modular-payload-bay

模块化可更换扩展坞

collision-resilient

碰撞保护飞控算法&加
固机身

close-up-inspection

近距离检查探头

extended-air-time

扩容电池

PDF宣传册

FLyAware SLAM-engine



FlyAware™ SLAM 引擎

由 FlyAware™ 提供支持。

FlyAware™ 是计算机视觉、激光雷达技术和强大的 NVidia 图形引擎的独特组合。 实际效果可以等同于厘米级精度的 GPS,该系统可以实时构建 3D 地图,使无人机能够即时感知周围环境。 Flyaware™ 实现了突破性的飞机姿态稳定和高度准确的位置感知。 在未来,我们承诺无人机将能在完全自主的情况下进行复杂的密闭空间检查。

SLAM-based-stabilization - black



无论处于什么环境, 依然不动如山

全新基于 SLAM 的稳定算法能够识别出无人机最轻微的晃动位移,并对其进行补偿。使得无人机即使在最恶劣的条件下也能稳定悬浮于空中。无论飞手的操作技能如何,都可以在简单培训后使用Elios3完成极为复杂艰巨的飞行任务

20220425_SBS_v2

3D-live-map



3D 实时地图

完美的位置感知

嵌入式激光雷达无间断的扫描周围环境以构建高密度点云图。并且实时显示 Cockpit 应用程序中,同时实时告知飞行员无人机的飞行轨,使其获得直观的3D位置感知能力。

map

永不迷路。

无人机能够做到精确定位,因此飞
行员可以毫无难度的进行返航 。

inspection-coverage

评估检查覆盖率。

叠加多次检查的数据结果,让您
快速且直观的了解到您的检查覆
盖率。

3D-reporting



3D建模报告

Mockup i4

了解将维护工作的重点。

Inspector 4.0 和 Elios 3 携手合作,从数据采集到决策制定完成数据的无缝衔接,提高您在检测过程中的每一步的效率。



了解更多

3D-surveying-solution-black



3D测量解决方案





测量级点云。

通过 GeoSLAMs软件和 Elios 3 的激光雷达构建您的设施的测量级 3D 模型,为人无法进入的空间构建3D模型。



了解更多

Building facade
Silo
Ore pass
Hall with stockpile of cases
Indoor Stockpile
Boiler
Building facade
Silo
Ore pass
Hall with stockpile of cases
Indoor Stockpile
Boiler

modular-payload-bay - black



模块化拓展坞

Group 627

一种多功能且面向未来的检测工具平台。

机载拓展坞有两个端口。 一个为激光雷达专用端口,另一个用于辅助设备。 这种独特的集成设计为将来的室内应用提供了升级能力。 它将 Elios 3 变成了一款可根据您的任务需求进行配置的多功能、面向未来的工具。

collision-resilient



坚固的抗撞击设计

准备好迎接艰巨的工作。

Elios 3 的抗撞击设计是Flyability的申请专利之一,此设计适用于复杂的工业环境。 凭借其标志性的笼状结构和独特的可反转马达,Elios 3成为了市场上唯一可以从180°倾倒中改平的不会坠毁的无人机。 坚固的 IP-44 设计允许无人机在恶劣环境进行检查和绘图,且无需担心水溅和灰尘干扰。



*Elios 3 还未完成 IP-44 认证,但其设计符合防护等级规定。

close-up-inspection



近距离检查专用摄像头



提高数据质量。

配备 4K 摄像机、热成像摄像机和距离传感器并提供 180° 完全无阻挡视野。全新的照明系统,带来更加强大和均匀的照明体验。 得益于行业领先的倾斜打光和防尘照明系统,可以轻松且快速的寻找表面上的点蚀、裂缝或堆积物。 Elios 3 近距离检测专用摄像头可以提供令人惊叹的图像质量,即使在完全无光的情况下也能始终如一地保持图像质量的清晰度。

4K 摄像头 热成像摄像头 测距仪 0.18 mm/px GSD
无遮挡180°视角

精巧设计的照明系统

倾斜照明

探查点蚀,裂纹等各种表面缺陷

Oblique Lighting - Elios 3 - No Text-1

防尘照明:16000流明亮度

穿过肮脏的地方而不忘记自己的目标

Dust-proof lighting - cropped



extended-air-time - black



扩容电池——更长的飞行时间

Packshot - 14



一口气做完检查。

Elios 3 提供长达 12.5 分钟的飞行时间*,保证您的工作不会因为电量而中断。全新的插扣让电池更换更方便。

*此为飞机在不安装任何拓展设备时的飞行时间



荷载重量(克) 最长飞行时间(分钟) 无荷载状态(12.5分钟) 8.0 9.0 10.0 11.0 12.0 13.0 14.0 激光雷达荷载(9.1分钟) 最大荷载(8.2分钟)

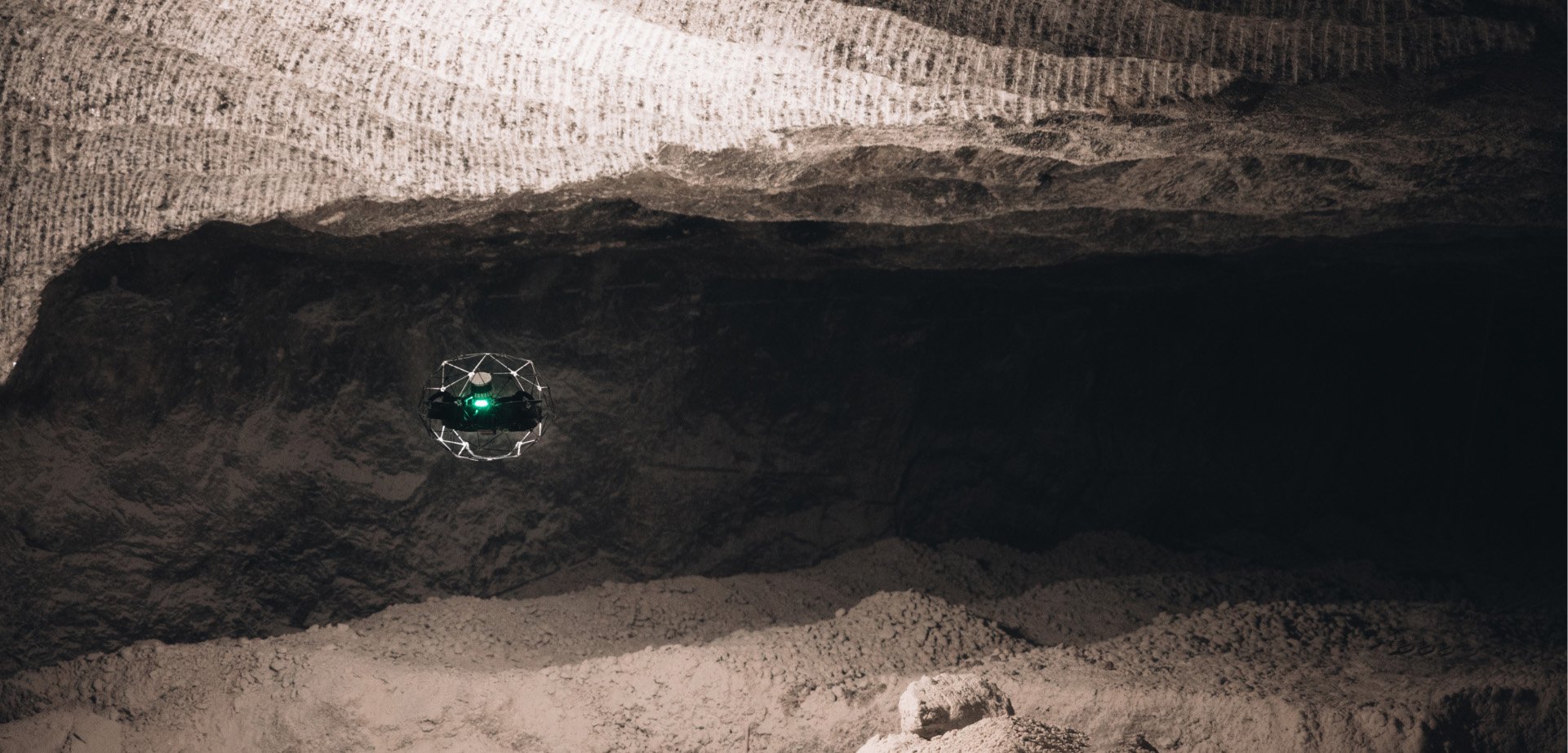

Elios 3 in a Salt Mine

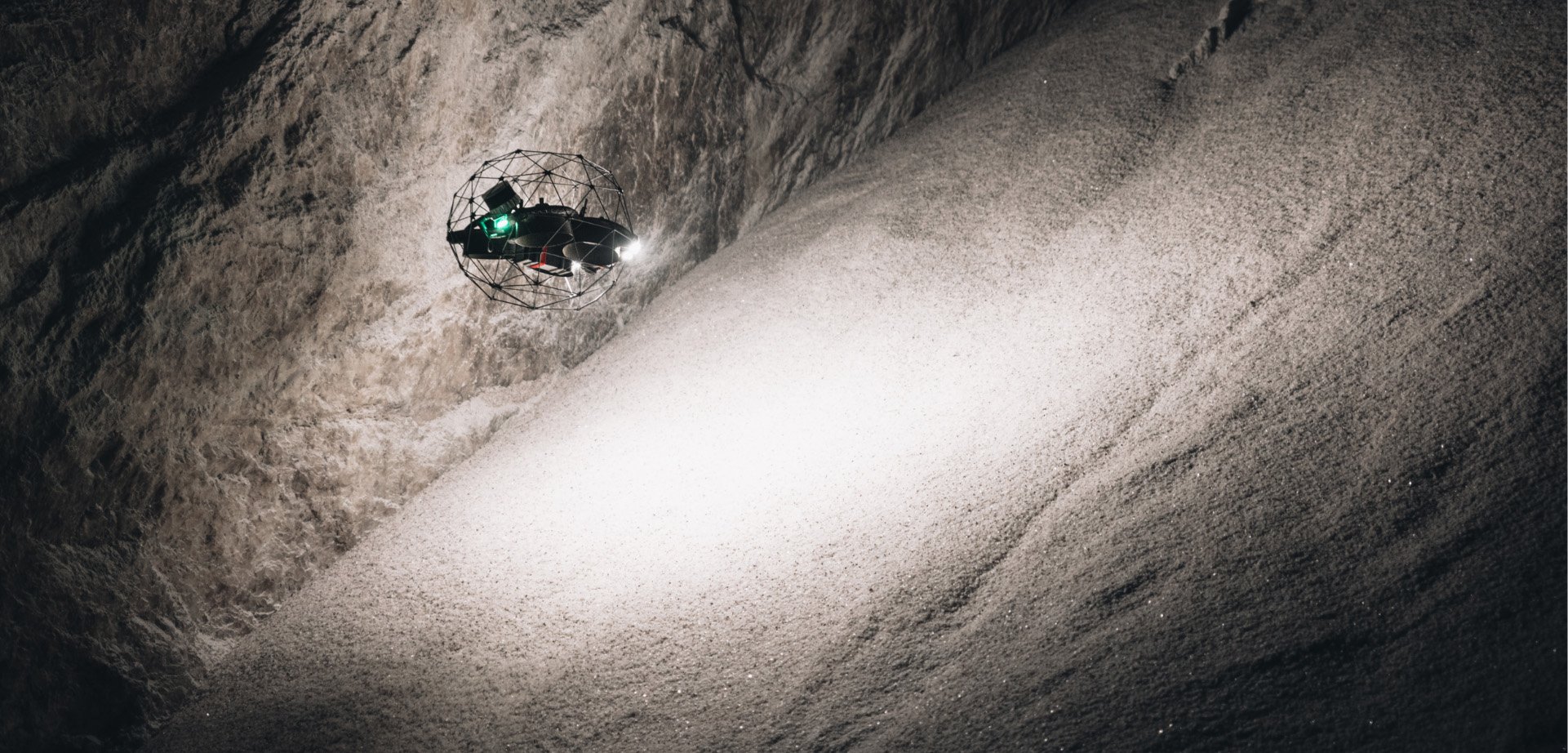

Elios 3 in a Salt Mine - 2

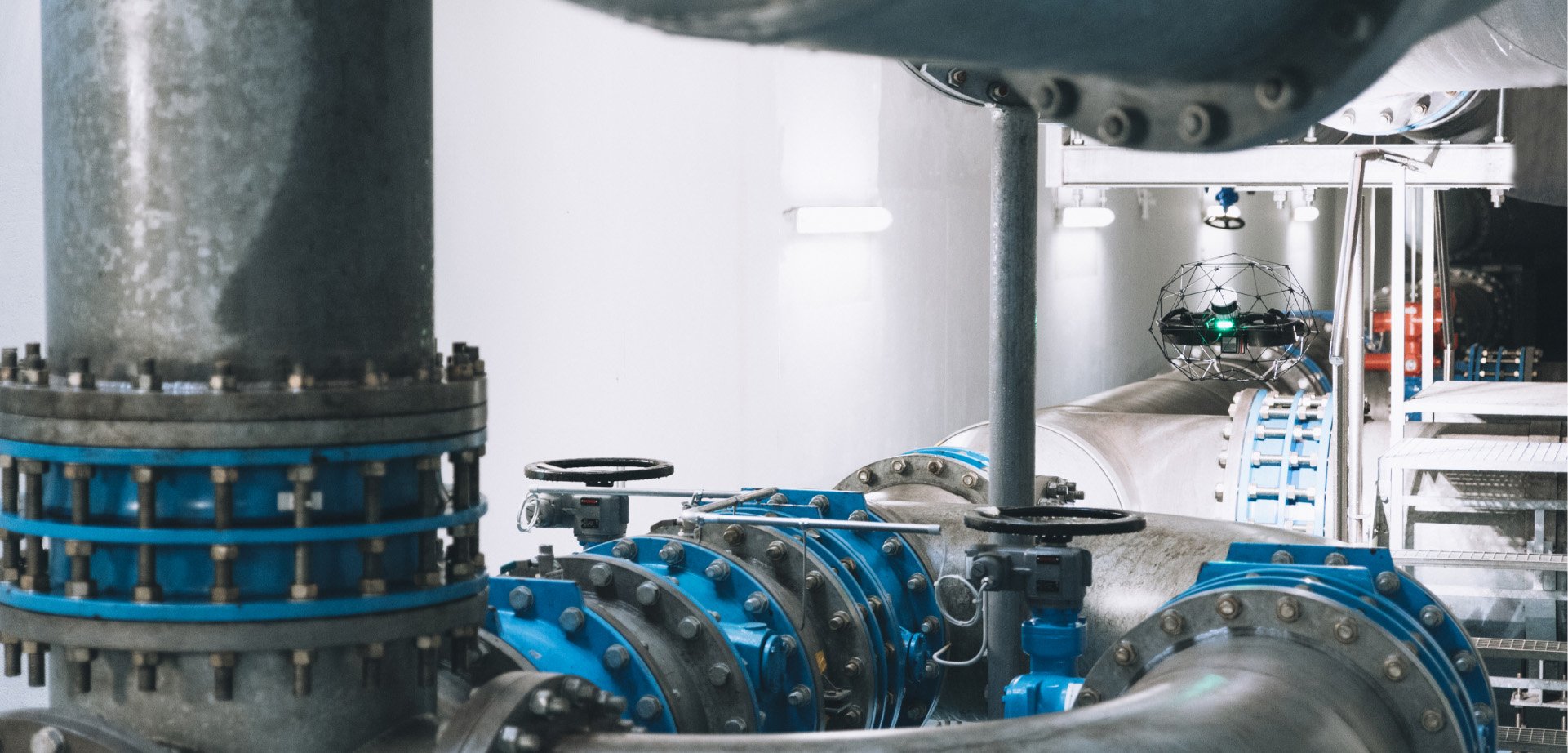

Elios 3 flying through water pipes

将例行的检查任务简单化,不再因为任务的繁琐而苦恼
