MODULE SURVEYING DE L'ELIOS 3

Numérisez l'inaccessible

Réalisez en toute sécurité des scans précis au centimètre près dans des espaces intérieurs complexes, grâce au module Surveying de l'Elios 3

Contactez-nous

E3 payload image mobile

Combler les manques de données dans des environnements difficiles

Afin de prendre des décisions opérationnelles éclairées, il est essentiel d'obtenir des données exhaustives. Cependant, de nombreux environnements complexes demeurent hors de portée des technologies actuelles.

Le module Surveying de Flyability transforme l'Elios 3 en un scanner mobile volant capable de se faufiler dans des espaces étroits de 50x50cm et de créer des scans haute résolution dans des endroits inaccessibles à l'homme. Il permet aux topographes de fournir des informations rapides là, ou les outils traditionnels (ou autres drones) ne peuvent tout simplement pas accéder.

Survey-grade-accuracy-icon

Précision topographique

Le capteur LiDAR Ouster OS0-128 Rev 7 haute résolution, associé à l'algorithme SLAM FARO Connect, leader mondial, génère des cartes 3D et des jumeaux numériques d'une précision centimétrique, offrant des mesures exactes et des informations enrichies des espaces les plus inaccessibles.

Jusqu'à 0.1% de dérive

Download accuracy report   Arrow_ticket

Survey grade accuracy image mobile

Nouvelles capacités de cartographie

Propulsé par la puce L3 d'Ouster REV 7, l'Elios 3 est capable de capturer des points plus éloignés et de détecter davantage de caractéristiques visuelles. Ces données supplémentaires améliorent la convergence de l'algorithme SLAM dans les environnements cylindriques et symétriques, tels que les collecteurs, cheminées, tuyaux ou galeries souterraines.

Download accuracy report   arrow-orange

*La précision peut varier en fonction de la géométrie de l'environnement de cartographie. Consultez notre rapport de précision détaillé pour évaluer davantage la pertinence de la technologie pour votre cas d'utilisation.

payload_visual_pc_tunnel copy mobile


stunning-point-clouds-icon

Des Nuages de Points Riches

Capturez des nuages de points riches et détaillés des espaces intérieurs les plus complexes, depuis un emplacement sécurisé. Avec le module Surveying de l'Elios 3, combinez facilement des scans et données visuelles complètes des espaces confinés, pour une cartographie et une analyse précises.

20231008_Real_Image_vs_PointCloud_01 20231008_Real_Image_vs_PointCloud_02

Precision 1σ

+/- 6 mm

Precision 2σ

+/- 12 mm

Sensibilité aux photons

10 x



Uplifted-mapping-efficiency-icon

Efficacité de cartographie améliorée

Pour toutes les applications où la précision au centimètre est importante, le scan mobile est de loin plus efficace que les méthodes traditionnelles telles que les stations totales ou les scanners terrestres. Avec une portée de 100 mètres, une densité de points de 1 310 720 pts/sec et la capacité de couvrir un tunnel de 300 mètres (circuit fermé) en un seul vol, le module Surveying de l'Elios 3 peut transformer des jours de cartographie en un travail de 10 minutes.

Portée

jusqu'à 100 m

Taux de scan

1,3 M pts / sec



mapping-efficiency-arrow

- Numérisation d'un tunnel de 340 m dans une mine souterraine -
undersea mine graphics-ts

Scan terrestre

Temps : 18 minutes, Couverture : 15%

undersea mine graphic-rev6

Configuration LiDAR standard de l'Elios 3

Temps : 18 minutes, Couverture : 50%

undersea mine graphics-rev7

Module Surveying de l'Elios 3

Temps : 18 minutes, Couverture : 100%

drone-icon

Obtenez des relevés au-delà des zones d'accès

scanning beyond safe acces image mobile

Avec son petit format, l'Elios 3 et le module Surveying peuvent se faufiler dans des espaces étroits de 50x50 cm. Il dispose d'une cage fixe qui protège physiquement le matériel et d'une combinaison brevetée de contrôleur de vol et de conception de moteur qui permet au drone de récupérer la stabilité de vol après une collision. Cela permet au drone de naviguer dans les environnements les plus complexes pour capturer des scans haute résolution là où aucune autre technologie ne peut.

Learn more about Elios 3   arrow-green



LOGICIEL

Créez des nuages de points optimisés et géoréférencés

Le module Surveying de l'Elios 3 est associé à FARO Connect, une puissante solution logicielle pour traiter et gérer les données LiDAR de l'Elios 3. Alimenté par l'algorithme SLAM, leader mondial, FARO Connect convertit les données de l'Elios 3 en nuages de points de façon très précise et fournit une gamme de préréglages SLAM, optimisés pour les scénarios de capture de données les plus courants de l'Elios 3. Les fonctionnalités incluent :

Alignement des données

Combinez plusieurs nuages de points pour produire un seul scan à l'aide de cibles réfléchissantes.

Géoréférencement

Géoréférencez automatiquement les nuages de points à l'aide de cibles réfléchissantes.

Filtrage de nuages de points

Affinez les modèles 3D de l'Elios 3 à l'aide de plusieurs filtres, comme la réduction du bruit de surface, et l'élimination des points anormaux.

Exportation facile

Exportez les données de nuages de points traitées dans le type de fichier requis : LAZ, LAS, PLY, TXT et E57.

FORMULE SURVEYING

Une solution tout-en-un

Pour commencer, le module Surveying est proposé sous forme de formule complète, qui comprend :

checkmark circle

Le matériel

Le module Surveying est proposé en formule avec le drone Elios 3 ou comme module autonome pour les utilisateurs existants d'Elios 3.

checkmark circle

Le logiciel FARO Connect

Ce logiciel vise à faciliter le traitement et la gestion des données LiDAR de l'Elios 3.

checkmark circle

Un ensemble de cibles réfléchissantes

Parfaitement dimensionnées pour être détectées automatiquement par FARO Connect dans le flux de travail d'enregistrement SLAM.

checkmark circle

Un cours de formation approfondi

Couvrant tout, des meilleures pratiques de vol au traitement et à l’enregistrement des données

Cette formule est conçue pour maximiser votre expérience sur le terrain et accélérer votre efficacité opérationnelle.

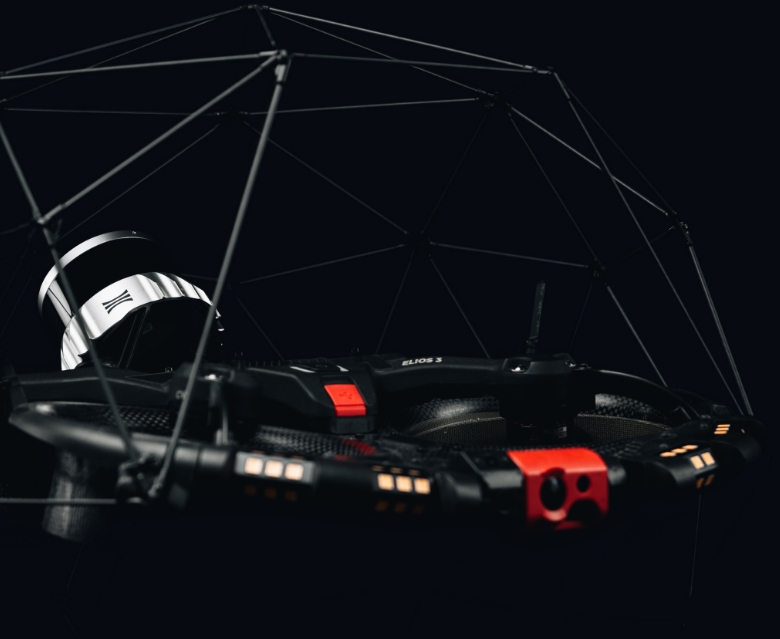

E3 image E3 image mobile

Configurations LiDAR de l'Elios 3

L'Elios 3 propose 2 configurations LiDAR. Pour vous aider à déterminer si le module Surveying vous convient, vous pouvez vous référer au tableau ci-dessous, qui présente un aperçu concis des principales différences entre les deux configurations.

Datapoint

Elios 3 & FlyAware

Elios 3 Surveying & FARO Connect

Lorsque la localisation des données d'inspection est importante

Lorsque le modèle 3D est important

Portée

1x
Up to 50m @ 80% reflectivity
Up to 15m @10% reflectivity

2x - 2.3x
Up to 100m 80% reflectivity
Up to 35m at 10% reflectivity

Précision (2 sigmas)

1x
+/- 1.8 cm

1.5x
+/- 1.2 cm

Exactitude

Certains artefacts, tels que « effondrements de murs » ou « doubles murs »

Aucun artefact tant que les directives de cartographie sont suivies

dans des environnements structurés

1x
0.5-1% drift

5-10x
~0.1-0.2% drift

dans des environnements symétriques normaux (>2m de diamètre, assez de caractéristiques géométriques)

1x
~2% drift

5-10x
~0.25-0.5% drift

dans des environnements symétriques difficiles (>2m de diamètre, peu de caractéristiques géométriques)

1x
2-5% drift

2-5x
0.5-2% drift

dans des environnements symétriques très difficiles (<2m de diamètre, assez de caractéristiques géométriques)

1x
5+% drift

1-2x
2-5% drift

Points / sec

1x
~50k

25x
~1.3M

Sensibilité à la lumière

1x

10x

Algorithme de cartographie

SLAM en temps réel axé sur la robustesse, fonctionnant sur le drone

Post-traitement SLAM, axé sur une grande précision, sur ordinateur

Logiciel pour ordinateur

Inspector (pour le reporting et la localisation des données)

Inspector + FARO Connect (pour le géoréférencement, manipulation 3D, etc.)

Temps de vol, altitude max

9’ 30”, 3’000m AMSL

9’ 00”, 2’700m AMSL

*FlyAware est le moteur SLAM de Flyability, utilisé dans l'application de pilotage de l'Elios 3 et dans Inspector 4.0
**FARO Connect est le logiciel de cartographie 3D de FARO conçu pour le traitement et la gestion transparents des données LiDAR de l'Elios 3.

The Standard vs Surveying Configurations   arrow-green

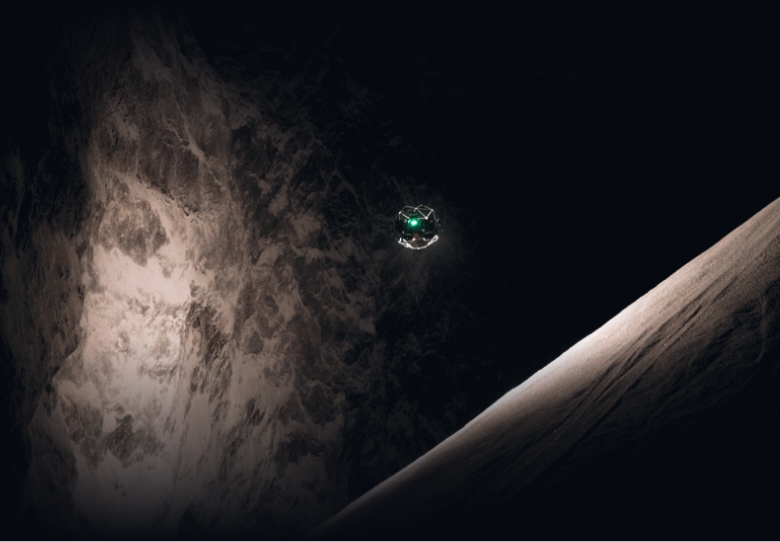

Mining - 2 copy Mining 2 - mobile
Mining-image-v02 Mining image 3 mobile

TÉMOIGNAGES

Ce que nos clients disent du module Surveying de l'Elios 3

« La charge utile de surveillance Elios 3 est un élément clé de nos opérations. C'est un outil sur lequel nous pouvons compter pour capturer des données précises jour après jour. Nous sommes très impressionnés ! »

Simon Pollitt, Chief Surveyor, ICL Boulby

Demandez une démo

Évaluez l'impact de nos technologies sur vos activités de topographie
