Case studiesUna de las mayores mejoras del Elios 2 al Elios 3 es la incorporación de un sensor LiDAR, que permite la creación de mapas en 3D.One of the biggest upgrades from the Elios 2 to the Elios 3 is the addition of a LiDAR sensor, enabling the creation of 3D maps.
Los datos LiDAR que recoge el Elios 3 crean un mapa 3D en tiempo real, mientras el dron vuela a través de un activo, como se muestra en la imagen siguiente. Esos datos también se pueden utilizar para crear modelos 3D de calidad topográfica después del vuelo, utilizando el software del socio de Flyability GeoSLAM.

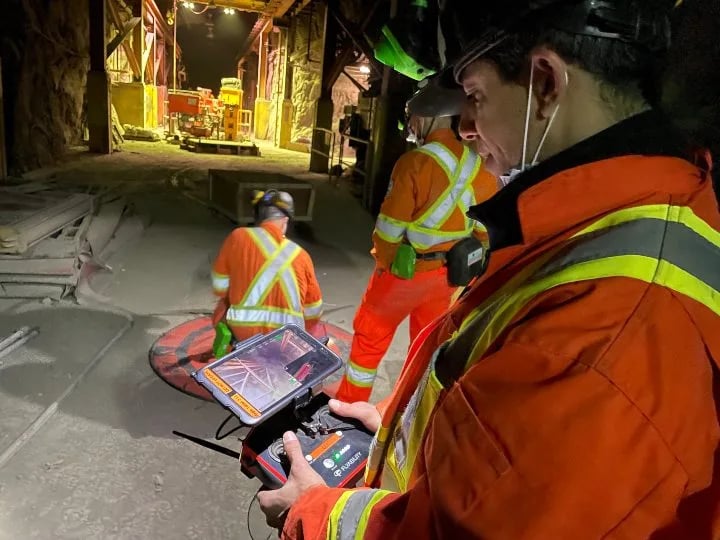

El mapa 3D en vivo está visible en la esquina inferior derecha de la tableta
Desde el lanzamiento de Elios 3, hemos oído decir a inspectores de todo el mundo que la nueva función de mapas 3D para inspecciones en espacios confinados está revolucionando su trabajo.
Estos mapas 3D les permiten:
- Visualizar la ubicación precisa de los defectos dentro de los activos.
- Volar en entornos polvorientos aunque la señal visual del dron sea nula.
- Realizar mediciones de existencias de forma más rápida, económica y segura.
- Garantizar una cobertura total al inspeccionar el interior de entornos homogéneos como tanques y calderas.
A pesar de estos comentarios iniciales, sabemos que algunos inspectores aún están en las primeras fases de descubrir cómo utilizar los mapas 3D sobre el terreno.
Para ayudar a que el uso de estos mapas sea más concreto, a continuación presentamos seis ejemplos de casos de uso reales de mapeo 3D en espacios confinados con el Elios 3.
[Artículo relacionado: 6 Ventajas Clave de los Drones para Interiores en Explotaciones Mineras]
1. Ayudar a desmantelar una antigua central eléctrica
Sector: Generación de energía
El personal de una central eléctrica desmantelada, propiedad de Vattenfall, utilizó el Elios 3 para crear modelos 3D dentro de una zona peligrosa, ayudándolos a comprender mejor las zonas en las que no era seguro entrar.
El Elios 3 pudo crear mapas 3D precisos dentro de la central desmantelada, tanto en tiempo real mientras el dron volaba como después del vuelo, utilizando datos LiDAR procesados con el software de modelado 3D de GeoSLAM.
2. Encontrar la causa de un atasco en el paso de mineral
Sector: Minería
Una gran empresa minera utilizó el Elios 3 para identificar la causa de un atasco en un paso de mineral en tan sólo diez minutos, lo que les ayudó a determinar su ubicación exacta y visualizarlo en un mapa 3D.
Durante dos meses habían perforado barrenos exploratorios de 12 a 21 metros de longitud, tratando de encontrar tanto la ubicación como la naturaleza del atasco. Al final dejaron de intentarlo cuando cesó la producción en esa zona de la mina. Más tarde, con la visita de los pilotos de Flyability, pudieron encontrar el atasco y recopilar datos clave utilizando la cartografía en 3D del Elios 3, que pudieron servir de base a los esfuerzos para desbloquearlo.
3. Mejora de la eficacia de los métodos de medición de existencias en el silo de una fábrica de cemento
Sector: Cemento
Una importante planta de cemento en Francia utilizó datos LiDAR del Elios 3 en mediciones de existencias para un inventario de clinker, haciendo el proceso más seguro y preciso.
En sólo 30 minutos -10 minutos para la recopilación de datos y 20 minutos para el post-procesamiento con GeoSLAM Connect- los operarios de la planta fueron capaces de crear una medición precisa de las existencias de clinker. El polvo del interior del silo reducía la visibilidad hasta tal punto que la cámara del Elios 3 casi no veía, pero el 3D Live Map del dron permitió volar y recoger todos los datos necesarios para el cálculo de las existencias.
4. Mapeo de zonas desconocidas de una antigua mina
Sector: Minería
La División de Minas, Explotaciones Mineras y Canteras de Luxemburgo utilizó Elios 3 para mapear en 3D una antigua cantera de pizarra que se iba a convertir en museo.
Los mapas 3D eran esenciales para mapear la mina, de modo que la división pudiera comprender su trazado completo y tomar decisiones de seguridad para permitir el acceso de personas al interior. Pero era difícil obtener los datos necesarios para los mapas 3D con un escáner LiDAR portátil, y hacerlos con fotogrametría aérea habría sido un proceso lento y difícil. El sensor LiDAR del Elios 3 permitió a las autoridades de Luxemburgo elaborar mapas en 3D de todas las cámaras de la mina con rapidez y eficacia.
5. Planificación, seguimiento de cambios en el tiempo y geolocalización de defectos en depósitos de agua e infraestructuras de aguas residuales
Sector: Infraestructuras de agua y de aguas residuales
Durante varios meses, el Departamento de Aguas de Lausanne utilizó los datos LiDAR de Elios 3 para crear mapas 3D precisos de sus activos, lo que les ayudó a planificar, realizar un seguimiento de los cambios a lo largo del tiempo y llevar a cabo otras tareas de mantenimiento importantes.
Los mapas en 3D de Elios 3 contienen la geolocalización exacta de los defectos encontrados durante las inspecciones, lo que permite a los inspectores volver a ese lugar para futuros controles. El Elios 3 fue capaz de recopilar datos visuales y LiDAR de tan alta calidad para el mapeo 3D que eliminó la necesidad de que los inspectores se expusieran a los peligros de entrar en espacios confinados para recopilar datos de inspección.
6. Mejora de la seguridad y la precisión de las mediciones de existencias en una mina de sal
Sector: Minería
Los datos LiDAR del Elios 3 ayudaron a los ingenieros de una mina de sal de Alemania a calcular las mediciones de las pilas, haciendo que el proceso fuera más seguro y preciso.
El cálculo manual de los volúmenes obligaba a los topógrafos a trepar por las pilas de sal, lo que suponía peligros relacionados con el trabajo en altura. El Elios 3 eliminó la necesidad de que los topógrafos tuvieran que trepar para recopilar los datos, permitiéndoles permanecer en el suelo de forma segura mientras recopilaban todos los datos que necesitaban. Además de agilizar el proceso, el Elios 3 creó modelos en 3D que proporcionan una mayor precisión en los cálculos de las reservas que los realizados con métodos manuales.
Leer el estudio completo del caso aquí.
